关键核心技术是国之重器，尤其是第三代半导体SiC MOSFET等芯片核心技术。近期，社区企业清芯半导体、共和电子等15家企业获得3亿元投融资消息获得省市媒体的强烈关注。本期社区同行者走进东莞清芯半导体科技有限公司（以下简称“清芯半导体”），为您呈现这一获得松山湖天使基金投资背后的科研创新故事。

清芯半导体是松山湖材料实验室、东莞理工学院、清华东莞创新中心孵化企业。公司由在国际上具有丰富产业经验的资深专家以及一批优秀工程师组成的团队创建，围绕第三代半导体SiC MOSFET等芯片核心技术进行研发和产品创新，服务于电动汽车、清洁能源等关键市场以及新基建、碳中和等国家战略目标。

在市场经济的前提下，清芯半导体以高校人才、新型研发机构以及研究成果输出作为企业发展的原动力，同时也为高校、新型研究机构提供研究和人才开发的利用资源。

东莞理工学院为确保人才培养能更匹配社会企业的需求，高标准成立了国际微电子学院，致力于打造国际一流的半导体与集成电路领域人才引培与创新高地，以高素质的专业人才来完成对行业内的转型需求，在人才产出的同时引进社会专业人才对高校的人才库进行充实。

新型研发机构借助企业的良好平台及资源，在技术开发的同时完成对研究方向的规划，以单纯的技术型研究机构转型成技术与方向性兼顾的研究结构，同时研究成果将推动企业以及行业的整体发展。

SiC MOSFET的大规模应用对于电动汽车行业的发展具有颠覆性作用。“采用SiC MOSFET的PCU，体积可以减少80%，续航里程增加10%。国际上20多家车企均要使用SiC MOSFET芯片，但目前国内车企积极考虑采用SiC芯片，但MOSFET被国外垄断。我们要做的就是国产替代，推进SiC MOSFET的国产化。”清芯半导体负责人表示。

SiC材料具有禁带宽度大、电子饱和迁移速率高、击穿电场高、热导率高等优点，是制备大功率高温高频器件的理想材料，能够满足高温、高压、高频应用的性能要求。

正是在这样的技术背景下，“清芯半导体”承担了松山湖材料实验室创新样板工厂“SiC中高压功率半导体器件研发和产业化项目”，围绕第三代半导体SiC MOSFET芯片核心技术进行研发和产品创新。

据了解，功率半导体芯片应用广泛，全球市场超过3000亿元，其中50%以上用户在国内。但目前国内功率半导体芯片的自给率只有10%，90%需要进口。尤其是高端芯片、器件几乎全部依赖进口。

“我们企业的技术产品可以广泛应用于电动汽车、清洁能源发电、智能电网、5G通讯、轨道交通等应用。”负责人表示。

“2012年团队核心人员回国并推动这一技术的研发工作，随后2018年来到东莞继续推进技术研发和产业化的发展。整个团队在这一领域拥有比较前沿的技术水平。”清芯半导体负责人说，“在东莞，团队获得了松山湖材料实验室、东莞理工学院、清华东莞创新中心以及社区的大力支持，在人才、资金等方面均取得突破性进展。”

“东莞和松山湖大力推进产学研结合，成为企业快速产业化的关键一步。目前，由东莞理工学院建设的国际微电子学院，吸引了OPPO、优利德、赛微微电子等多家本土优秀企业参加，成为推进东莞半导体与集成电路产业发展的重要人才支撑。”

今年，清芯半导体获得包括松山湖天使基金600万元在内合计3000万元投资。“这将大力推动公司从中试向量产推进。”

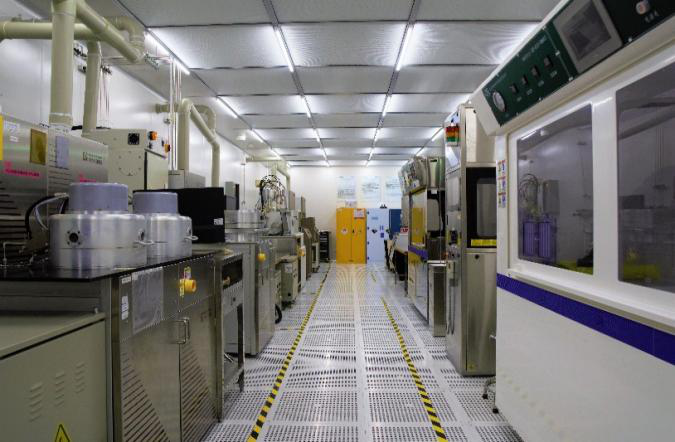

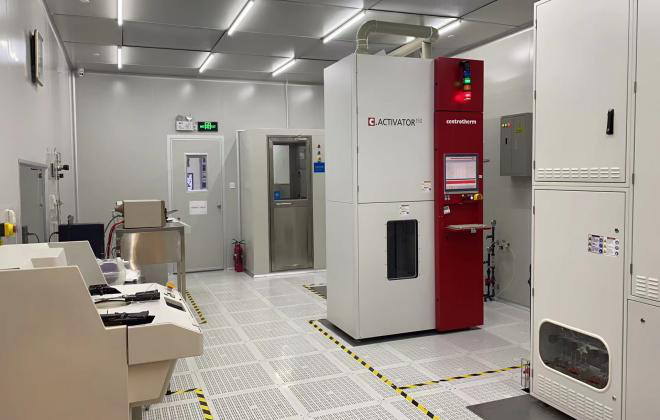

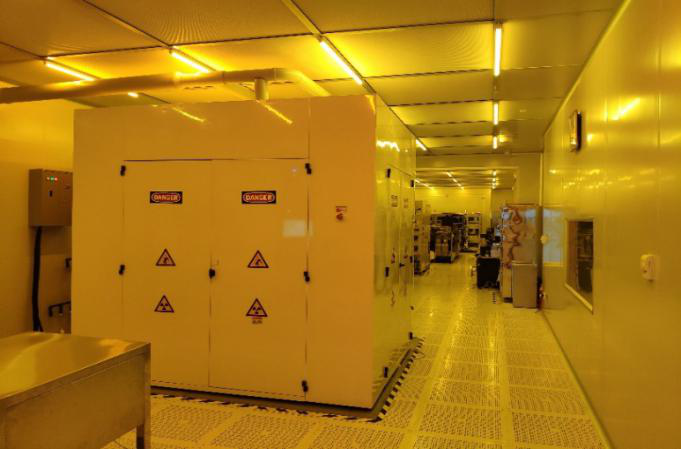

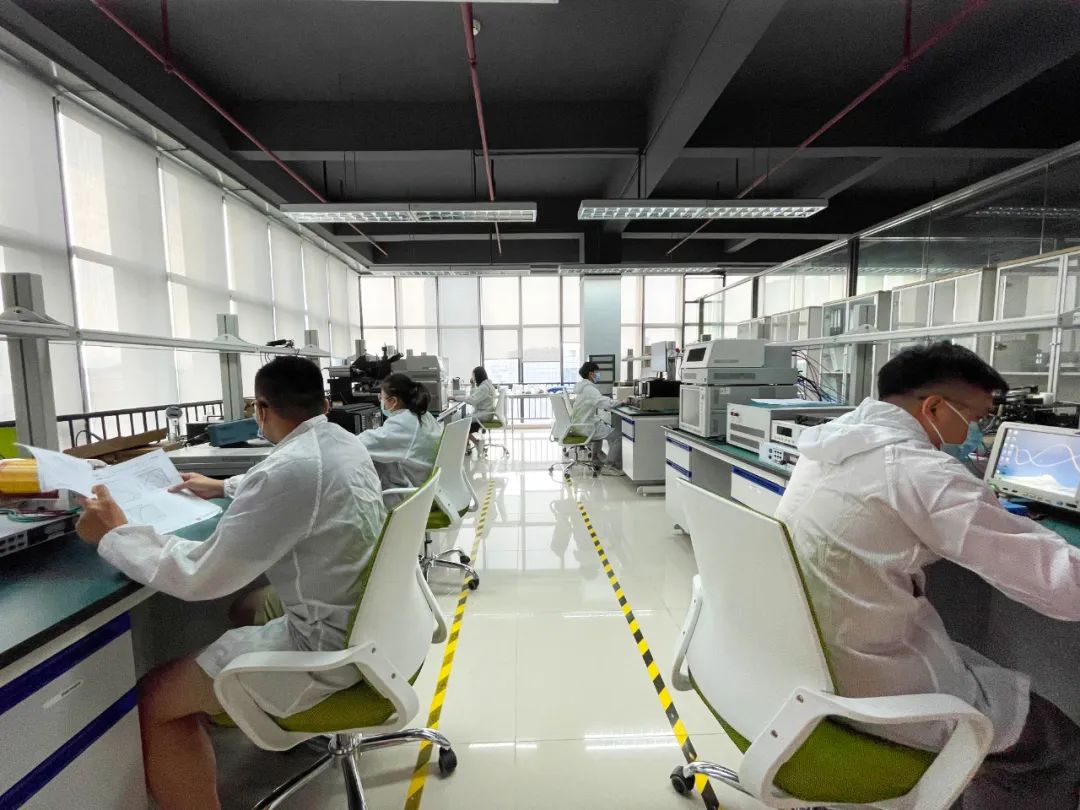

目前，清芯半导体已经建设完成具有国际先进水平6英寸SiC MOSFET芯片中试生产线，覆盖SiC MOSFET芯片设计、制造、测试、封装和可靠性评估等环节，实现了SiC MOSFET的自主制造，研发的1200V、2000V和3300V SiC MOSFET产品逐步进入量产阶段。清芯半导体已与南方电网/广东电网、特变电工、西安中车永电、比亚迪汽车、广汽集团、蔚来汽车、中国一汽、长安汽车、汇川技术等用户建立紧密合作关系。

“10年研发，生产线已经成功建设一条，投资者众。接下来，公司将选择几家对企业发展提供更多行业支持的资本进入，持续产业化发展。今年还将进行两轮融资。”项目负责人表示。
